行业专用整机ERC-1005
- 本站编辑:xghl发布日期：2015-12-14 12:01 浏览次数：
-

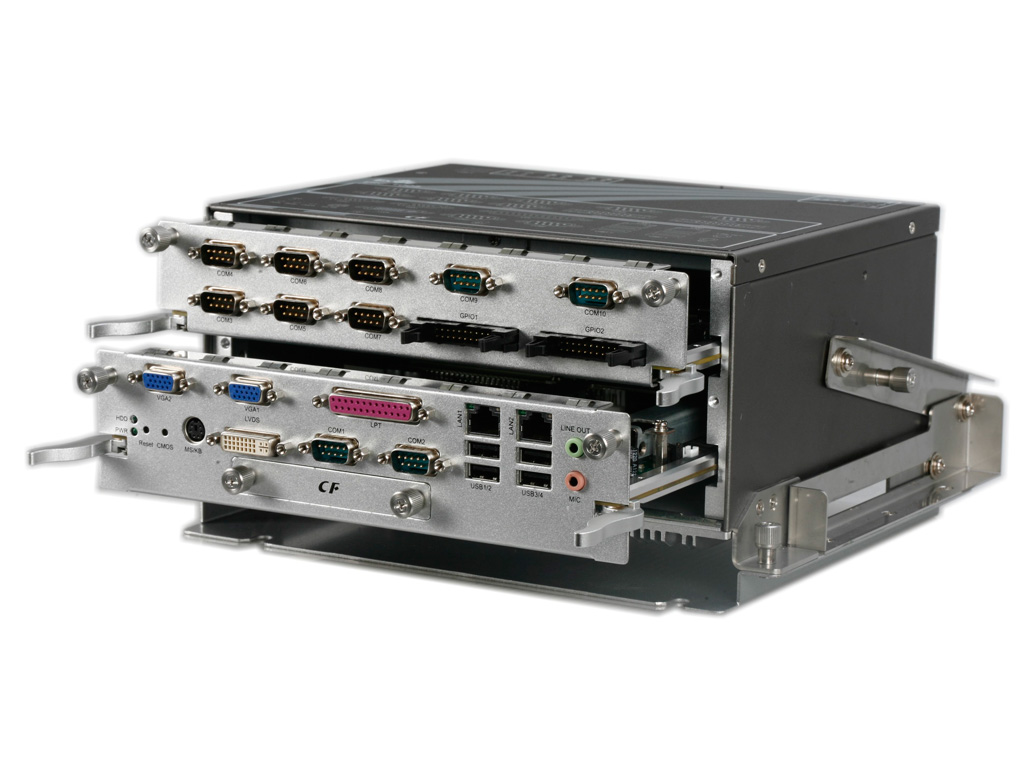

行业专用整机ERC-1005
概述：
ERC-1005是一款无风扇低功耗整机，板载Intel@ ATOM™ D525/N455 处理器,整机系统架构采用模块板+背板设计方案，各模块之间连接采用欧式插针连接，保证高可靠性的运行环境；无风扇低功耗设计，机壳采用钣金件+铝合金结构，外形尺寸小巧，结构紧凑，充分考虑散热和接口的可扩展性；具有优良的密封防尘、散热与抗振性能，是一款面向轨道交通、工业现场自动化控制的嵌入式整机。
产品特征：
▶ 可抽拉、模块化、高可靠性
▶ 提供现场需要多种应用接口
▶ 满足超多个存储种类
▶ 超简易的安装、维护
▶ 全密封无风扇设计
规格：
|
系统配置 |
处理器 | Intel@ ATOM™ D525 1.8GHz /N455 1.66GHz |
| 芯片组 | Intel@ ATOM™ D525/N455 + ICH8M | |
| 内存 | 2GB DDRIII 内存，最大支持2GB 内存 | |
| 触摸屏 | 5线电阻式触摸屏 | |
| 显示性能 | VGA | 2个，VGA1（分辨率2048×1536）；VGA2（分辨率1280×800） |
| LVDS | 1 个单通道LVDS（采用DVI 连接器）（分辨率1280 x800） | |
| I/O接口 | 网口 | 2个10/100/1000Mbps RJ45网口，LAN1支持网络唤醒 |
| 串口 | 10个RS-232串口，其中3个RS-232/422/485接口 | |
| LPT | 1个LPT1个LPT | |
| USB | 6个USB2.0接口 | |
| PS/2 | 1 个KB/MS | |
| GPIO | 32 路 GPIO（其中16 路为隔离GPIO） | |
| 音频 | 1组音频接口，支持MIC-IN/LINE-OUT | |
| CF | 1个CF卡接口 | |
| 工作环境 | -20℃～65℃；(CF卡、电子盘) | |
| -5℃～ 50℃（监控级机械硬盘） | ||
| -5℃～ 40℃ ( 机械硬盘) | ||
| 5%～ 90% 40℃（非凝结状态） | ||
| 存储环境 | -40℃～60℃ ； 5%～90% 40℃（非凝结状态） | |
| 电源 | DC24V（12V~24V）输入，可选配AC 100-240V 电源适配器 | |
| 外形尺寸(W×H×D) | 245mm（W）×117.8mm(H)×196mm(D) | |
订货信息：
| 料号 |
型号 |
描述 |
|
|
ERC-1005-01 |
低功耗无风扇嵌入式整机ATOM N455 1.6G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/4G CF/DC12~24V 输入/ 活动可翻转90°支架 |
|
0010-041931 |
ERC-1005-02 |
低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/4G CF/DC12~24V 输入/ 活动可翻转90°支架 |
|
0010-042451 |
ERC-1005-03 |
低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/500G 硬盘/DC12~24V 输入/90W适配器/ 固定支架 |
|
0010-044381 |
ERC-1005-04 | 低功耗无风扇嵌入式整机ATOM D525 1.8G/2G 内存/10 COM 口/1 个LPT/1 个PS/32 路GPIO/2 个VGA/1 个LVDS/2 个网口/1 组Audio/6个USB/ 监控级500G 硬盘/DC12~24V 输入/90W适配器 |
| 1100-003351 | 适配器组件 | 60W/FSP060-DBAB1/ 接线端子/ 端子头 |
